Peinture de la face avant qui était passée au soleil
Problème : La peinture est passée au soleil.
Solution : Repeindre. En cours de peinture, reste les lettres qui ne vont pas être faciles à faire !
Image(s) :
Vis et écrou gauche et droit de la porte qui étaient manquant
Sérrure neuve avec sa clef
Changement du bouton "Launch Ball" qui était cassé à l'intérieur
Les pieds
Vérins neufs sur les 2 pieds avant
Redressage des 2 pieds arrières
Dérouillage, nettoyage et polissage des 4 pieds
Nouvelles vis de maintient chromées. (les anciennes étaient noires)

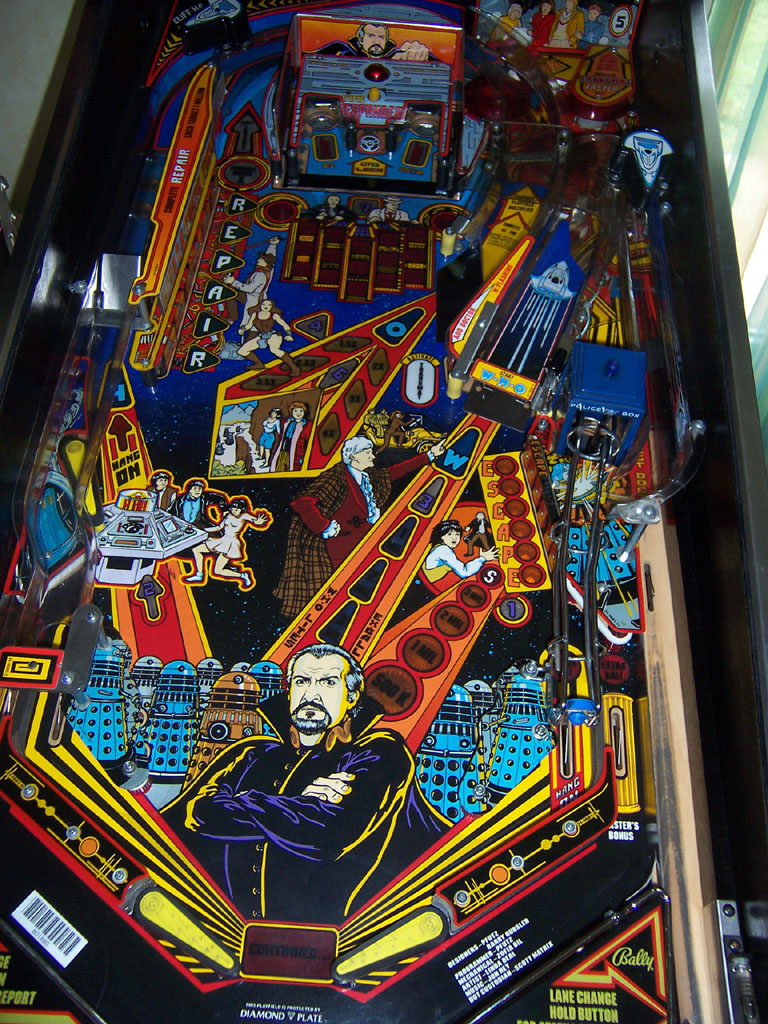

Le plateau
Avant restauration :
Après restauration :

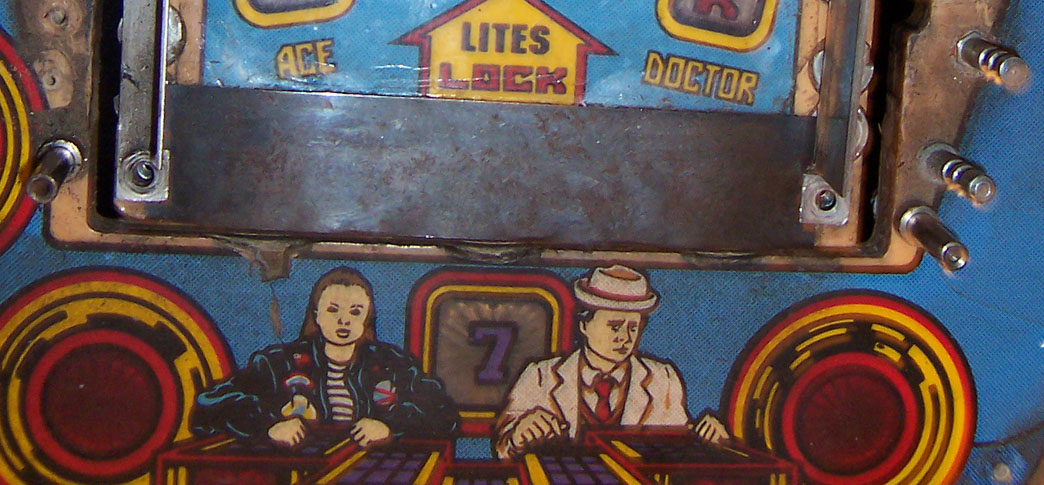

Rebouchage et peinture des trous d'usure situés devant les portes du mini-plateau

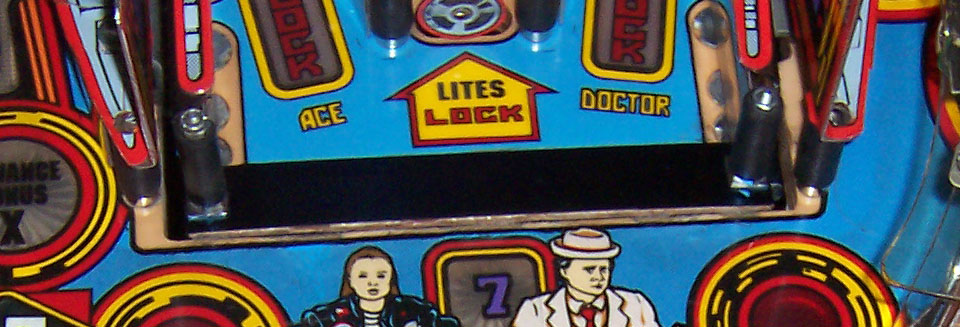

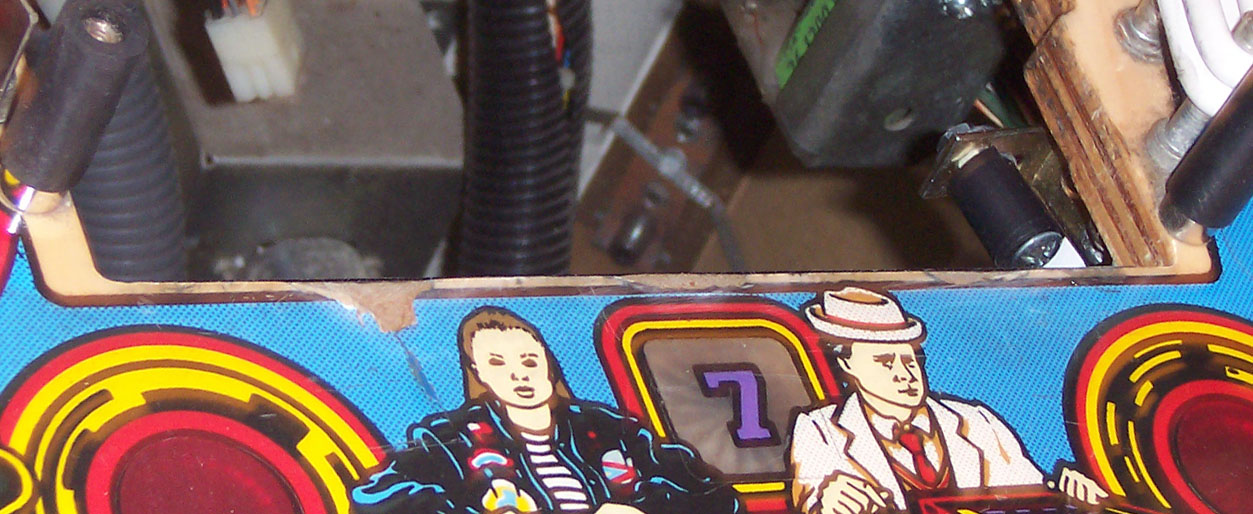

Problème : Des trous d'usure se sont formé sur le plateau au niveau des portes du troisième niveau du mini-plateau.
Solution : Rebouchage avec du synthobois, ponçage et peinture. J'avais d'abords essayé de reboucher avec du joint, c'est franchement pas l'idéal... J'ai donc préféré utiliser une pate de bois synthétique.
Image(s) :
Problème : Le plateau s'abime à cause de la bille. Eviter le retour de ce problème après la réparation.
Solution : Pose d'un kit de protection par le dessous du plateau. J'ai découpé la pièce auparavant pour la lampe du docteur 7.
Image(s) :

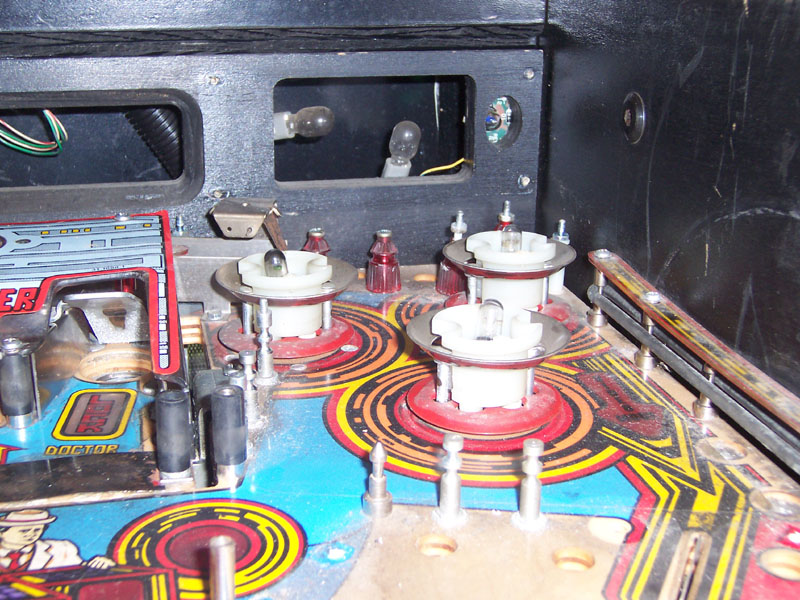

Problème : Ouh la la, c'est bien sale ! L'huile de coude va être indispensable !

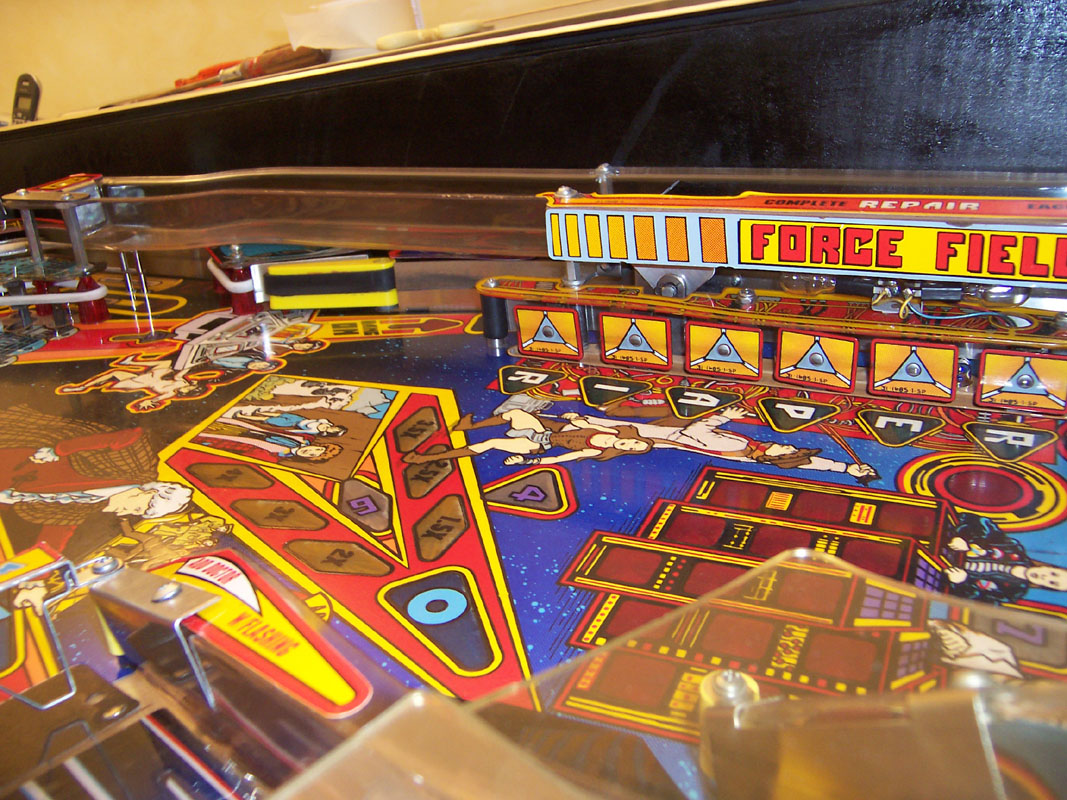

Solution : Nettoyage au W5, puis polish au Wildcat. Peinture des baguettes de bois, du fond du plateau et du coté de caisse avec une bombe noire.
Image(s) :
Alignement des doigts de flips grace aux orifices de repère.
Changement de tous les élastiques (kit complet blanc)
Billes neuves

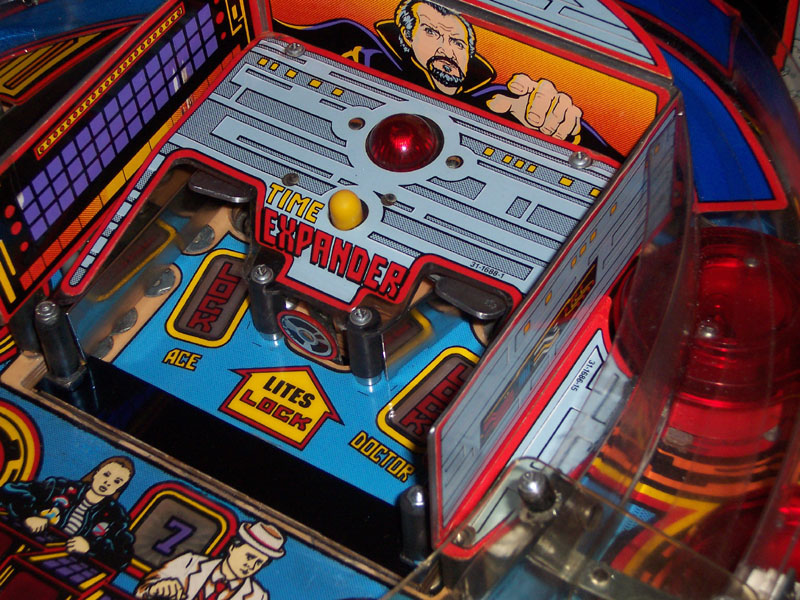

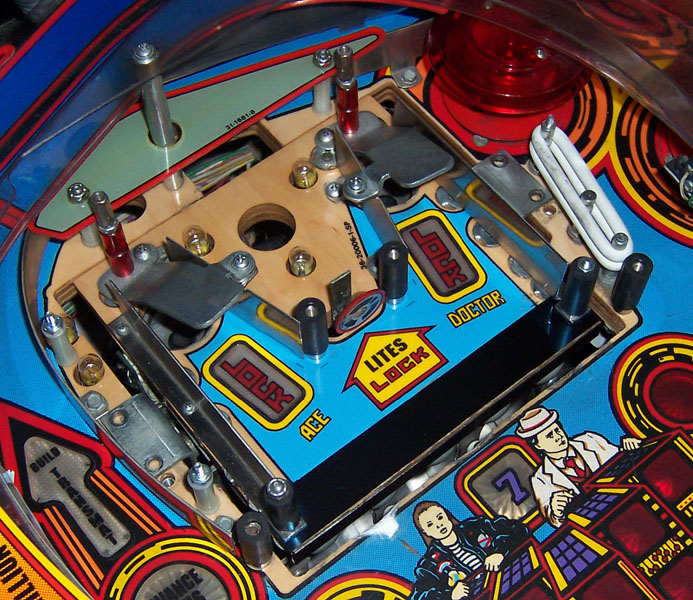

Le mini-plateau

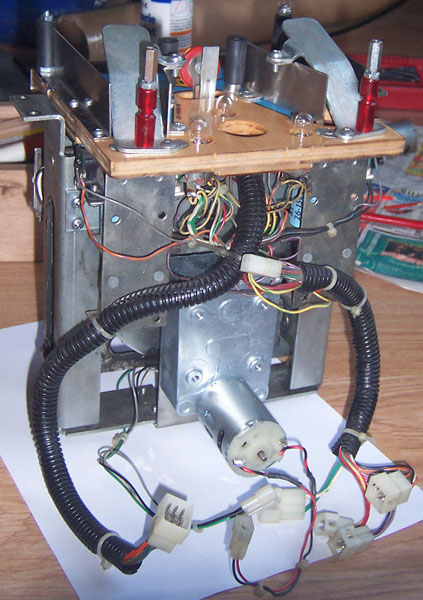

Changement du moteur (avec sa boite à pignons) qui soulève le mini-plateau par un neuf
Graissage, c'est très important !
Problème : Le mini-plateau ne monte pas. Un des pignons est complètement bouffé.
Solution : Changement du moteur et de sa boite à pignons par un tout nouveau.
Image(s) :

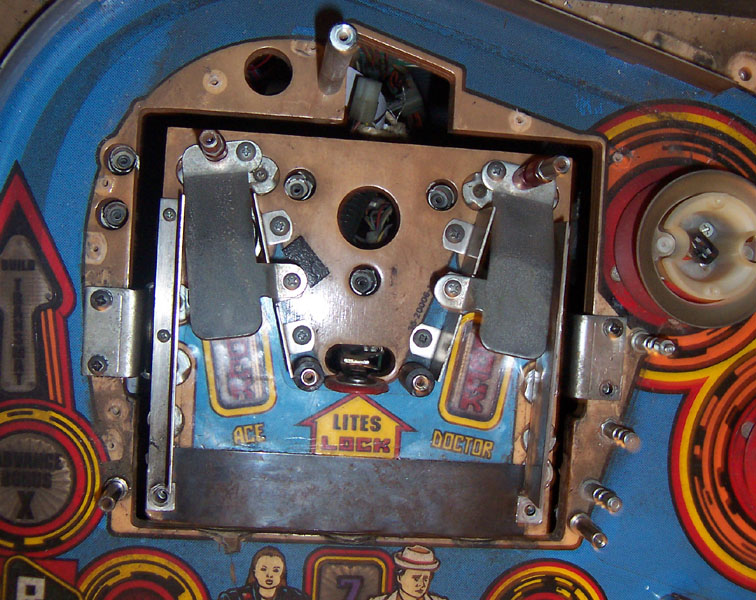

Retrait du vieux mylar, pose d'un nouveau tout neuf et changement de la plaque souple de protection supérieur
Problème : Le mylar et la plaque souple sont très abimés.
Solution : Dépose du vieux mylar avec un séche cheveux, retrait de la plaque souple et retrait des traces de colle un anti-adhesif "gilbert". Découpe d'un nouveau mylar avec un patron papier et pose du mylar et de la nouvelle plaque souple.
Image(s) :

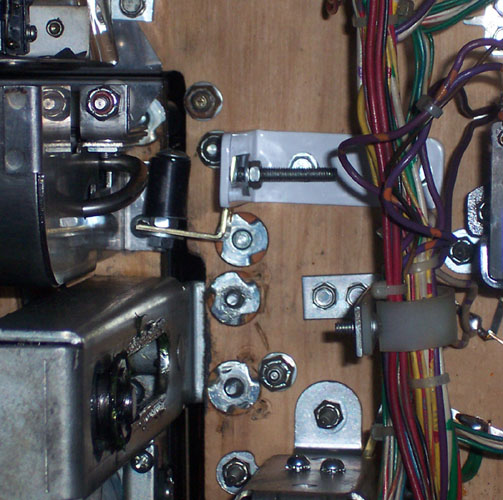

La pièce qui permet de rabattre les cibles des portes du niveau trois était manquante. Re-création de cette pièce de zéro.
Problème : Le rouleau permettant de redescendre les cibles des trois portes du niveau 3 n'est pas présent.
Solution : Création d'un rouleau avec des équerres, vis, écrous, rondelles et tube caoutchouc.
Image(s) :
Problème : La bille abime le mini-plateau quand elle tape sur la tranche de la plaque en bois.
Solution : Protection par un kit de protection.
Image(s) :
Recablage des circuits imprimés commandant les optos des cibles "champignon". Plusieurs cibles ne fonctionnaient pas très bien ou un coup sur deux.
Changement d'un opto émetteur et d'un opto récepteur
Sous le plateau
Changement du support de bobines pour le bumper inférieur
Problème : Blocage du bumper du à une pièce qui ne correspondait pas à celle d'origine. Problème mécanique.
Solution : Remplacement de la pièce.
Image(s) :

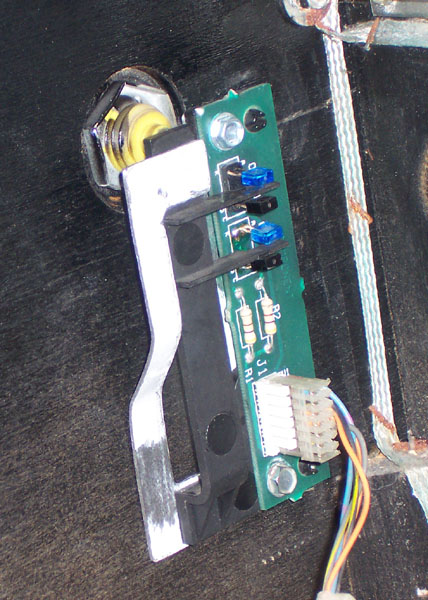

Création d'une plaque métal pour la carte opto du bouton droit de flipper
Problème : Un des boutons était beaucoup trop mou et le flip mettait du temps à redescendre à cause de la perte d'élasticitée de la pièce plastique qui doit revenir devant les opto-coupleurs.
Solution : Découpe et ajout d'un petite plaque métal pour forcer la pièce plastique à revenir plus rapidement en place et rajouter de la résistance dans le bouton.
Image(s) :
La pièce blanche correspond à la plaque métal rajoutée :photo
Changement du ressort de retour du flip gauche suppérieur
Changement des fourreaux de bobines
Nettoyage de la rampe sous plateau et de l'ejecteur du Tardis
Changement de nombreuses lampes et flash HS (lampes neuves)

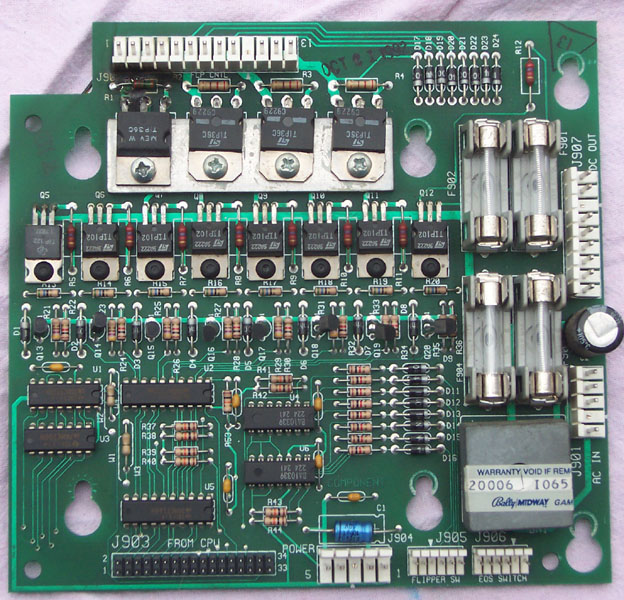

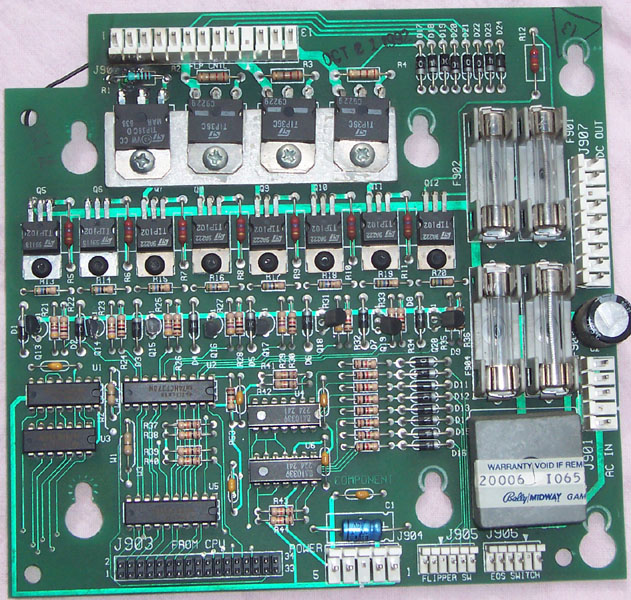

Changement de transistors et résistances sur la carte Fliptronics. Problème de flip restant en haut. Transistors TIP36C, TIP102 et 2N4403
Problème : En cherchant un problème de flipper qui mettait du temps à redescendre, j'ai grillé quelques transistors qui devaient être fatigués.
Solution : Remplacement des transistors et d'une résistance.
Image(s) :

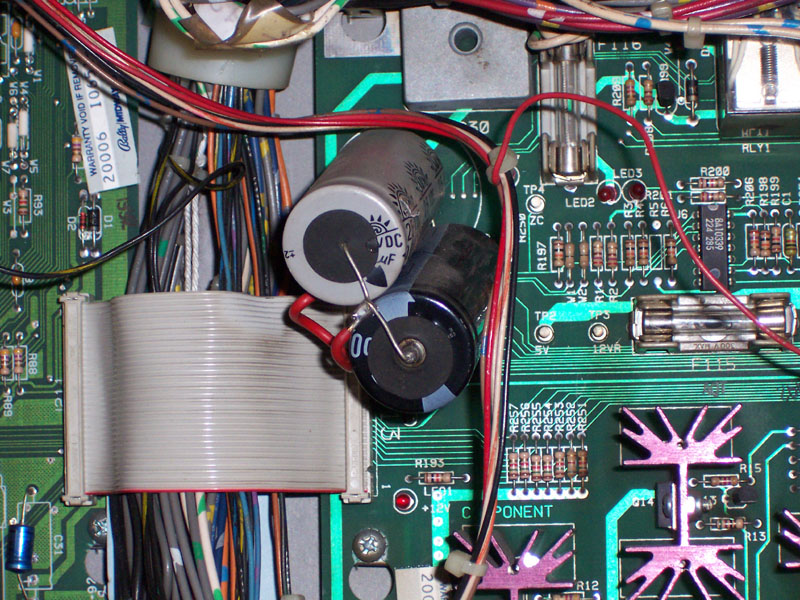

Problème : Le condensateur C30 avait été modifié avec 2 de 10000 microfarad en parrallele.
Solution : Remplacement par un d'origine 15000 microfarad, 25V.
Image(s) :

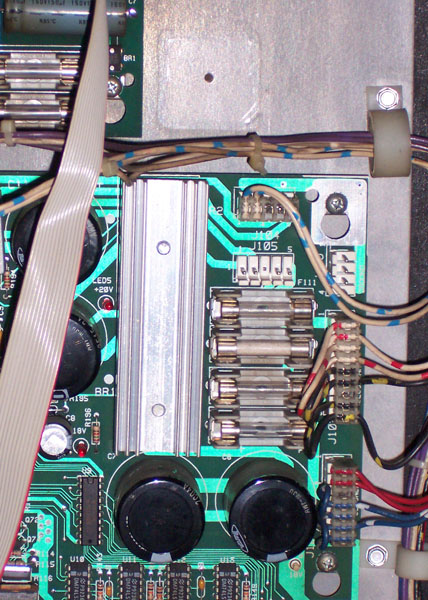

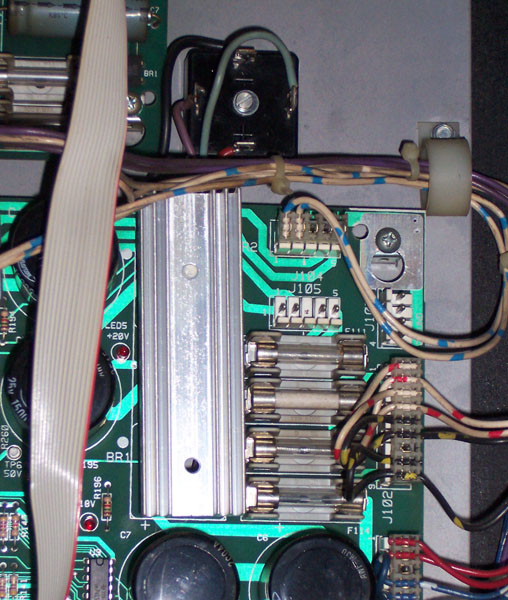

Problème : Le pont de diode BR1 avait été changé et déplacé en dehors de la carte.
Solution : Remplacement par un d'origine soudé directement sur la carte driver. Ajout de patte thermique entre les ponts et la diffuseur de chaleur
Image(s) :

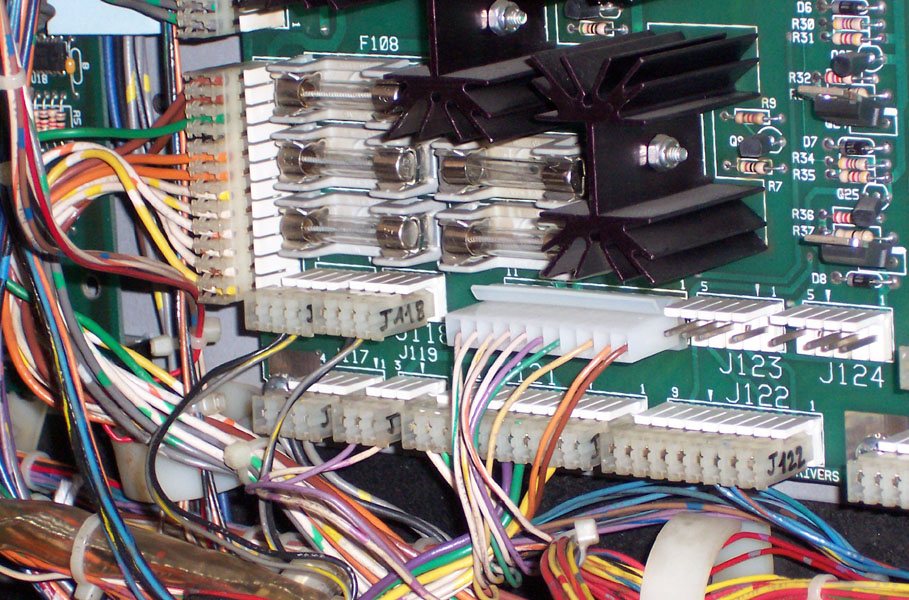

Problème : En remplacant le connecteur J120, une piste n'a pas supporté l'opération.
Solution : Utilisation d'un fil et de bande isolante pour refaire la piste déffectueuse.
Image(s) :

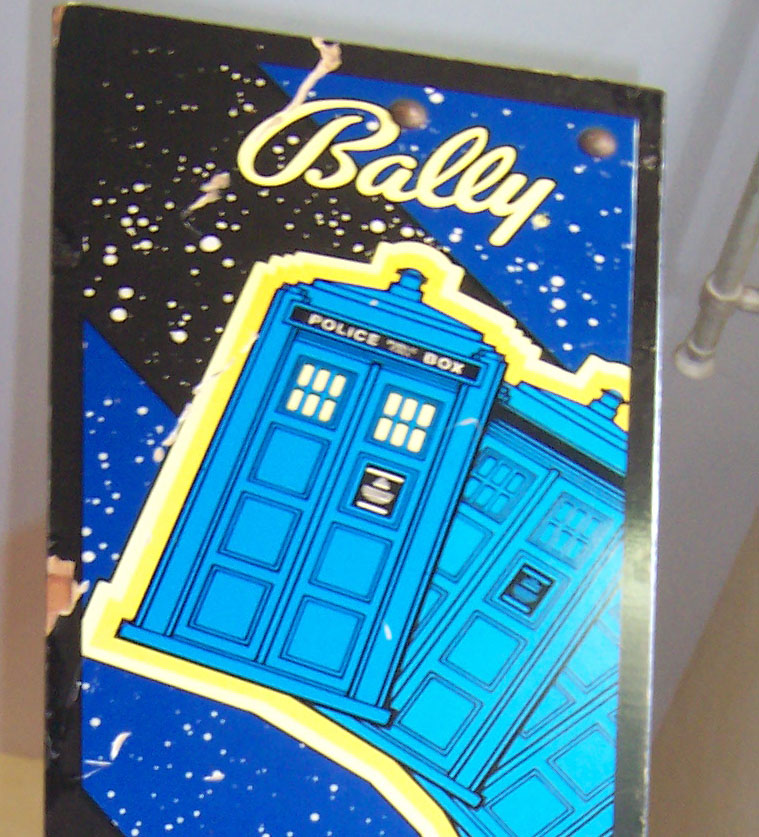

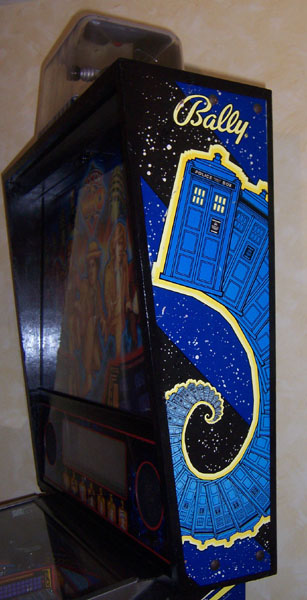

Peinture de toutes les baguettes plastiques et entourages bois du fronton à la bombe de peinture noire
Nettoyage du translite et changement des nombreuses lampes HS

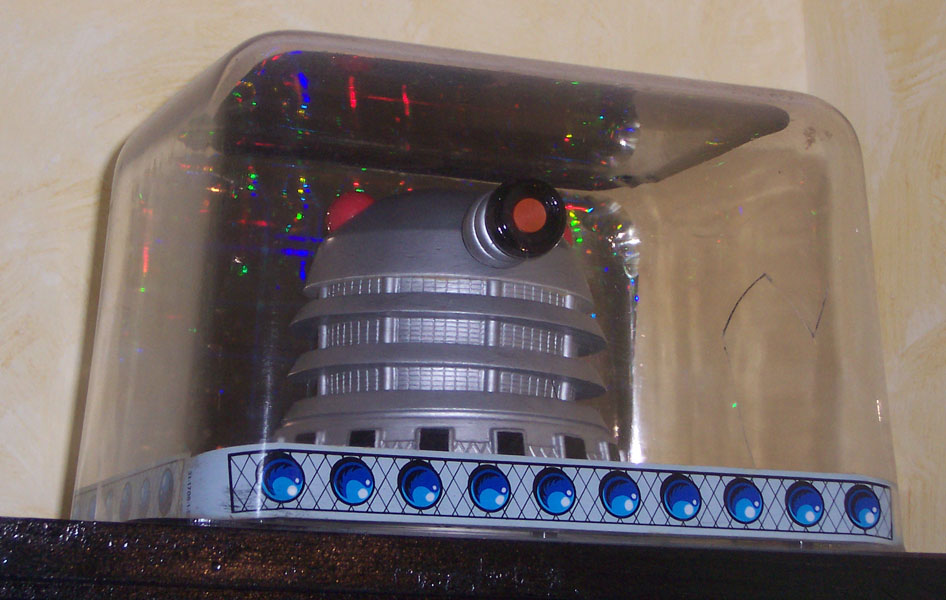

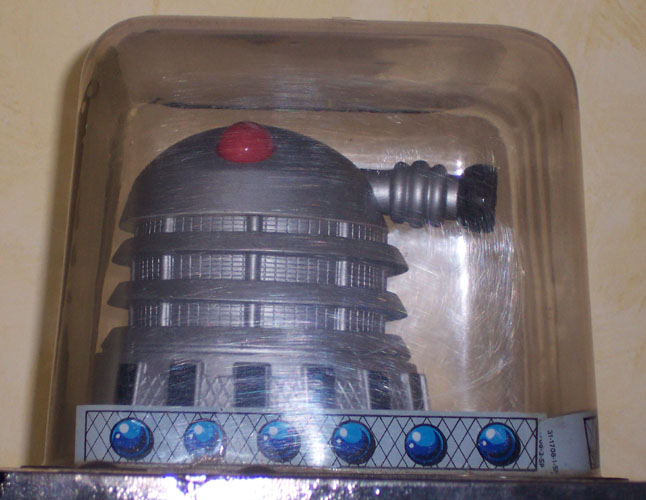

Le topper
Lumières du topper.
Problème : Absence de lumières dans et autour du topper.
Solution : Utilisation d'une pièce métal pour recréer le bracket manquant à l'intérieur du Dalek. Changement des lampes et flash qui étaient toutes grillées ou manquantes.
Nettoyage du dome. Dommage, il est fendu sur le coté droit.
Retouche de peinture sur le Dalek

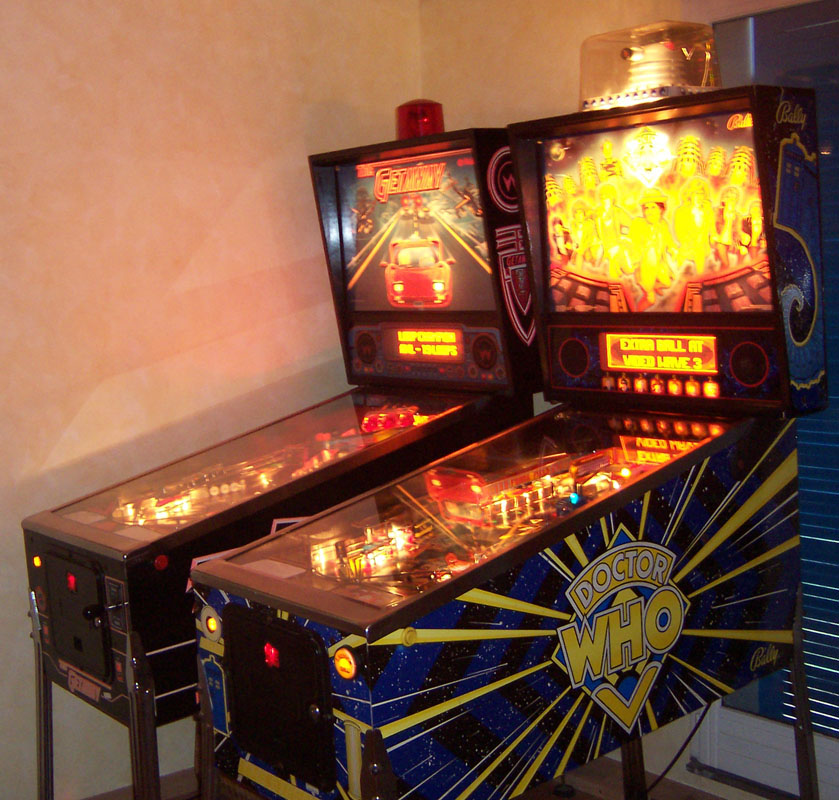

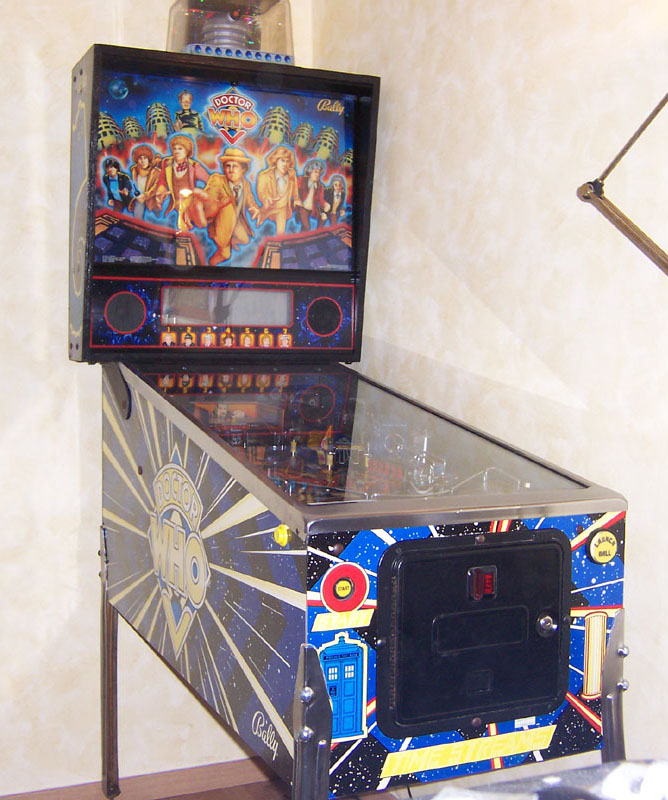

Au final

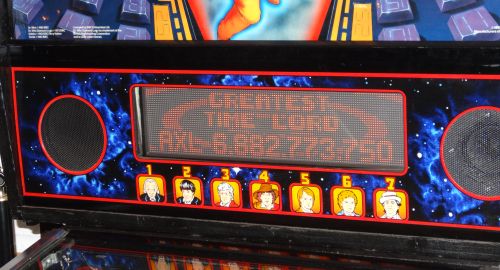

Mon score actuel :
Greatest Time Lord - 6.882.773.750
