Quand j'ai récupéré ce flipper, il était déjà dans un très bon état général.
Uniquement quelques petits disfonctionnements mineurs à revoir.
Cette page donne un état du flipper ainsi que les interventions que j'ai pu faire.
Aspect général

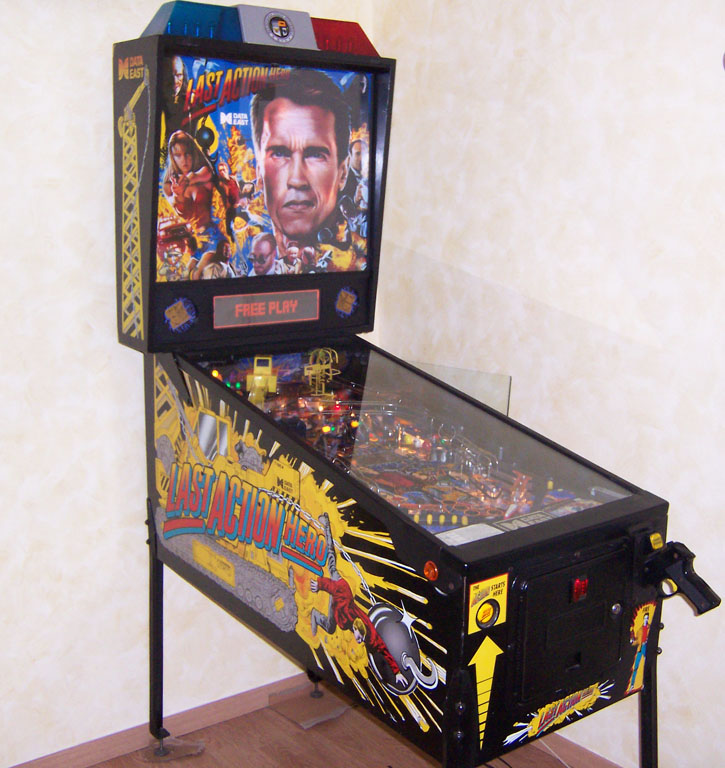

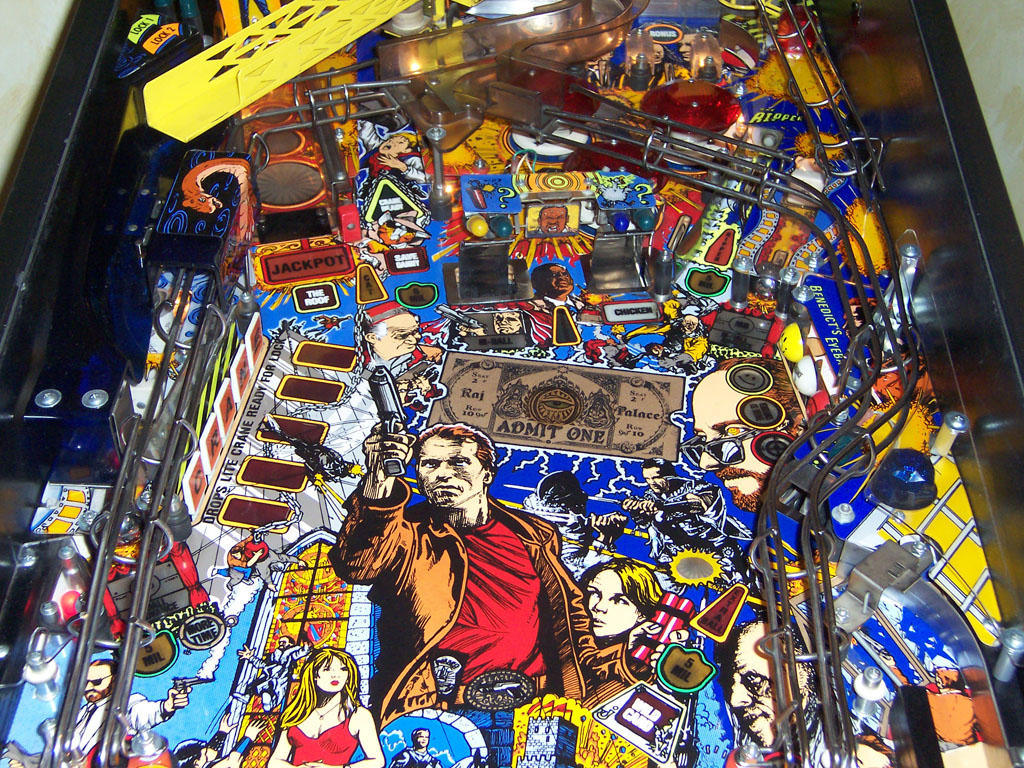

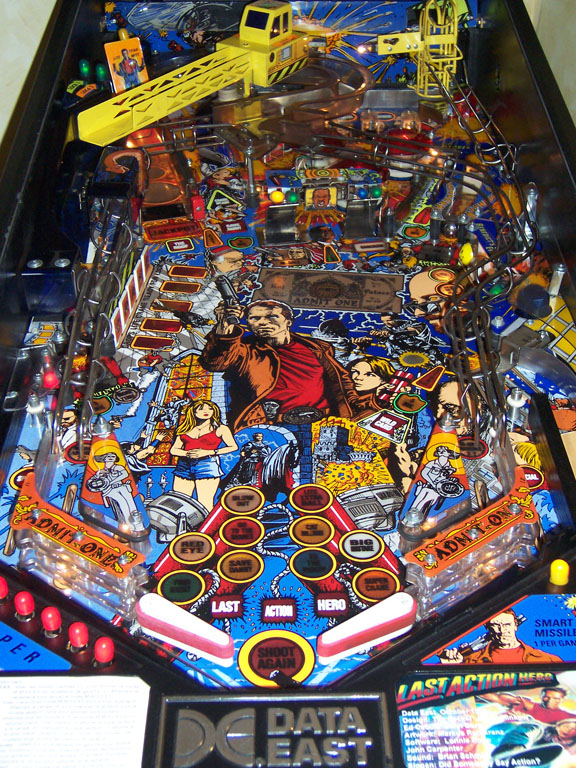

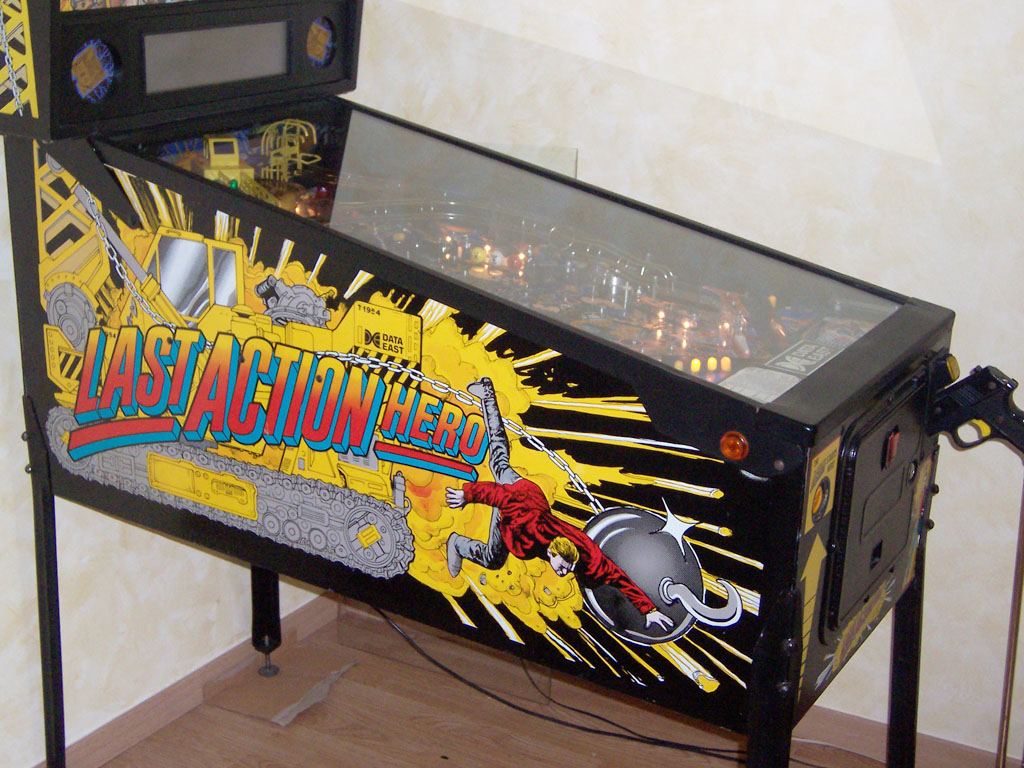

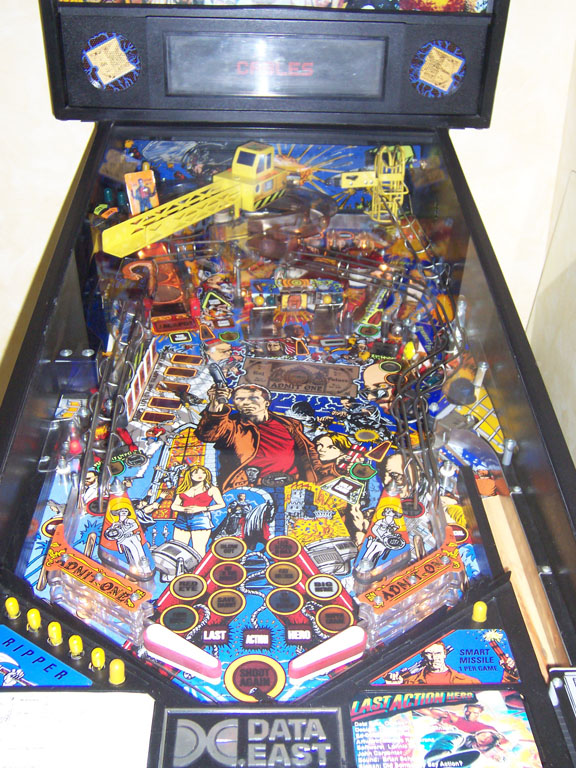

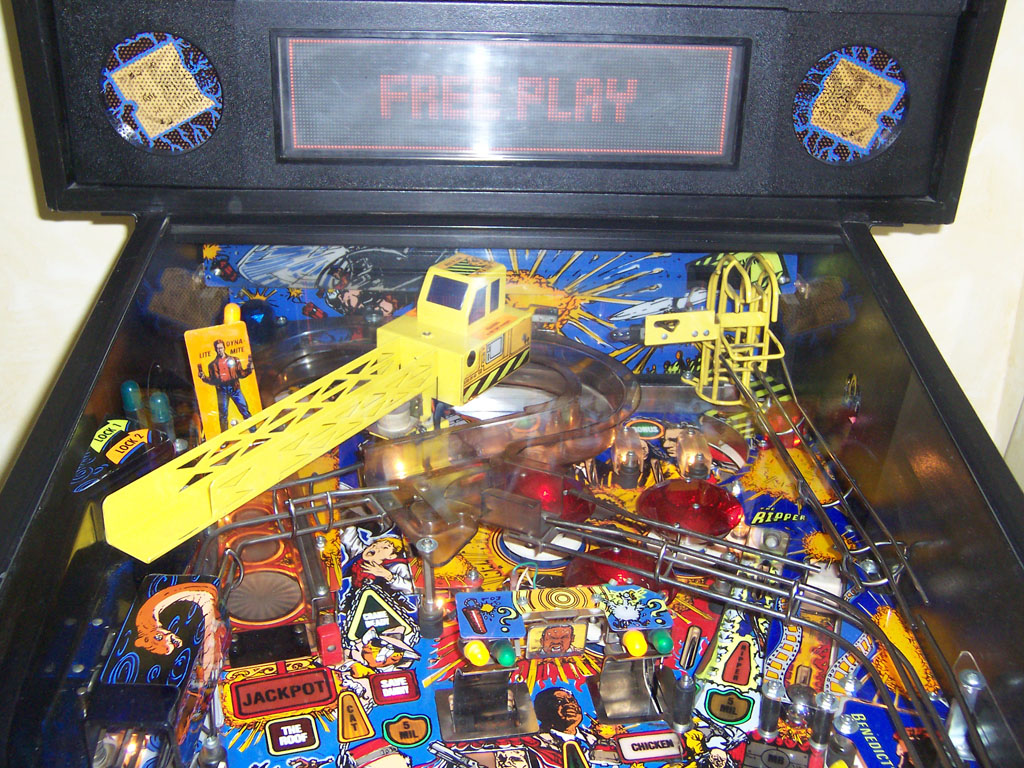

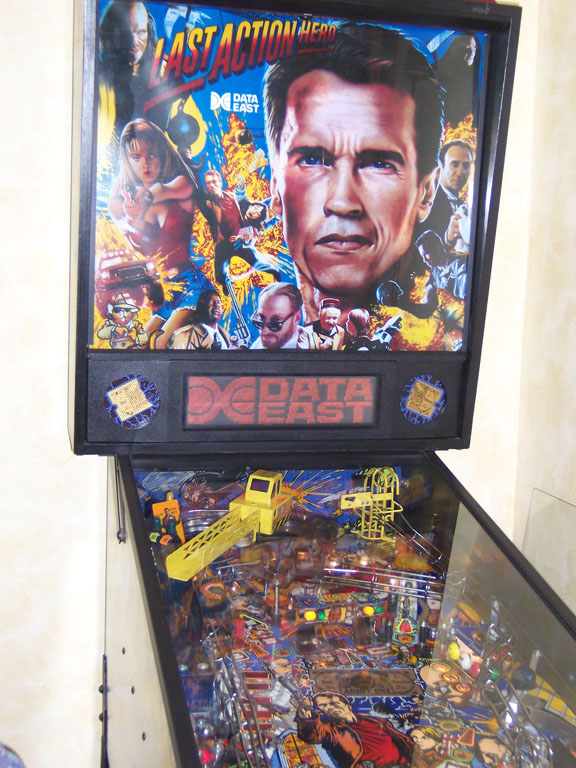

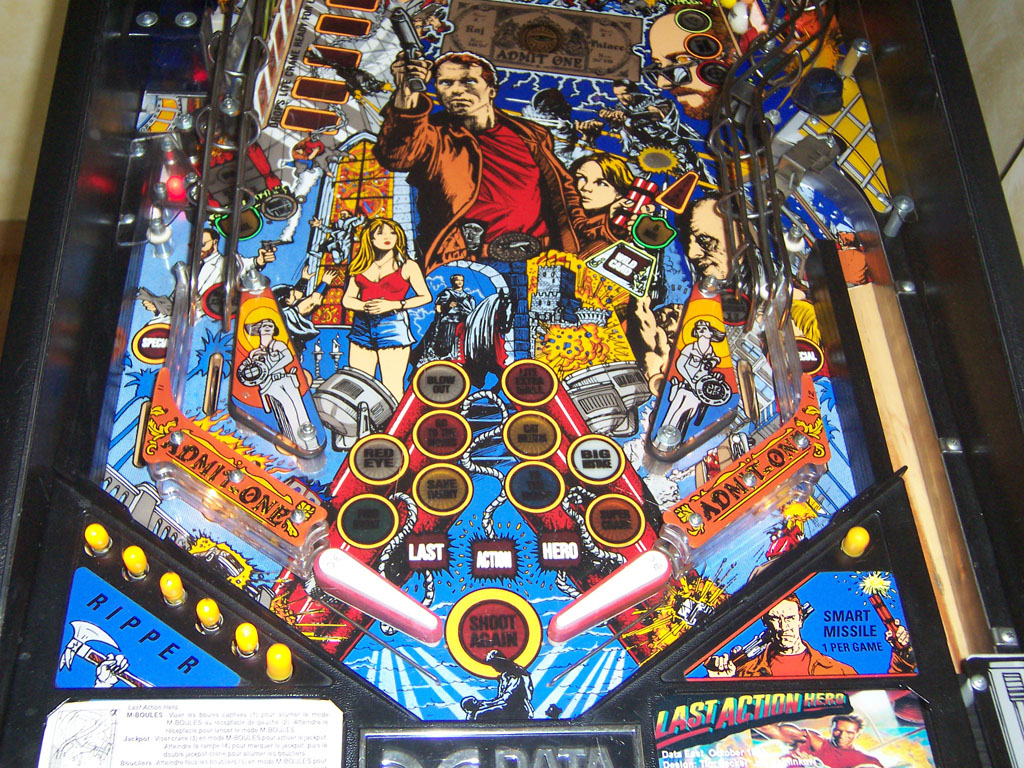

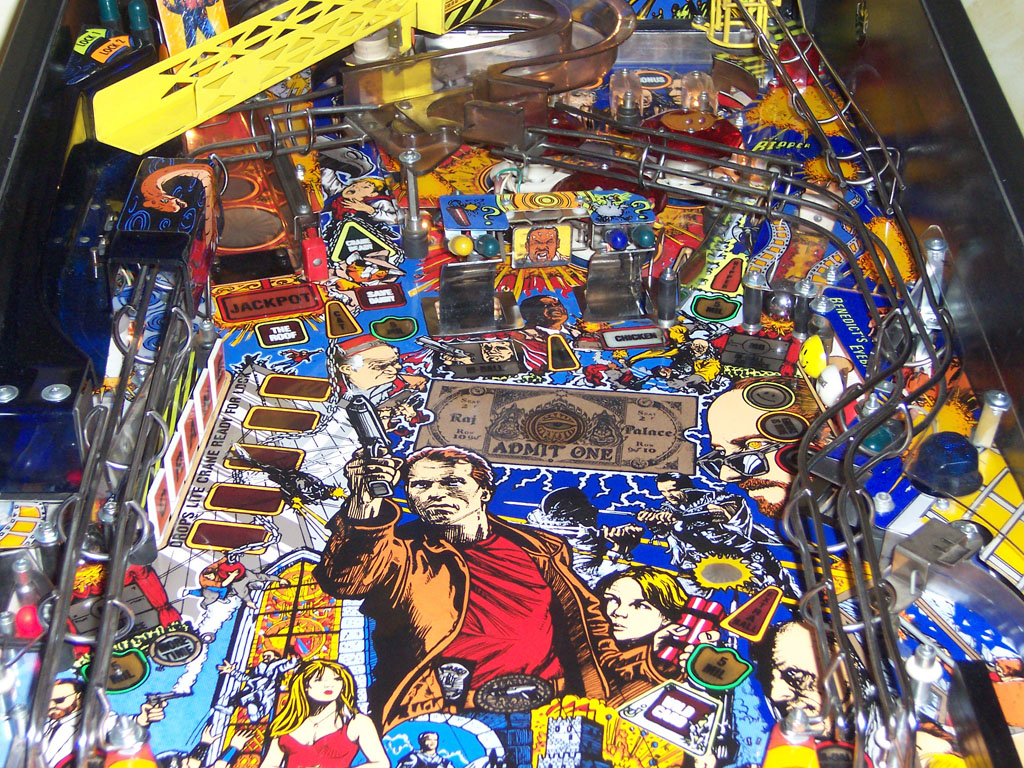

Voici des photos dites "générales" du flipper, avec la vitre installée :

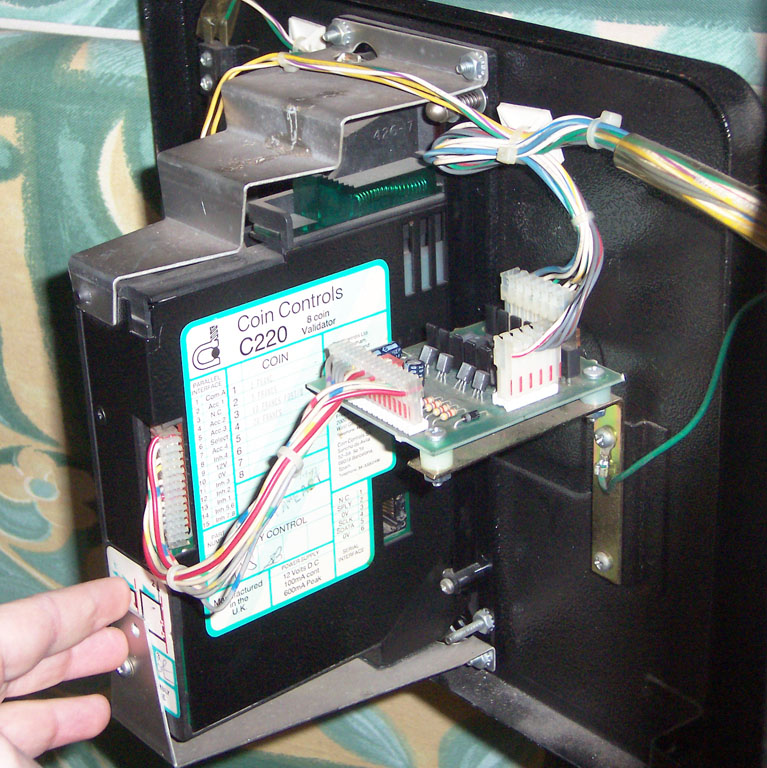

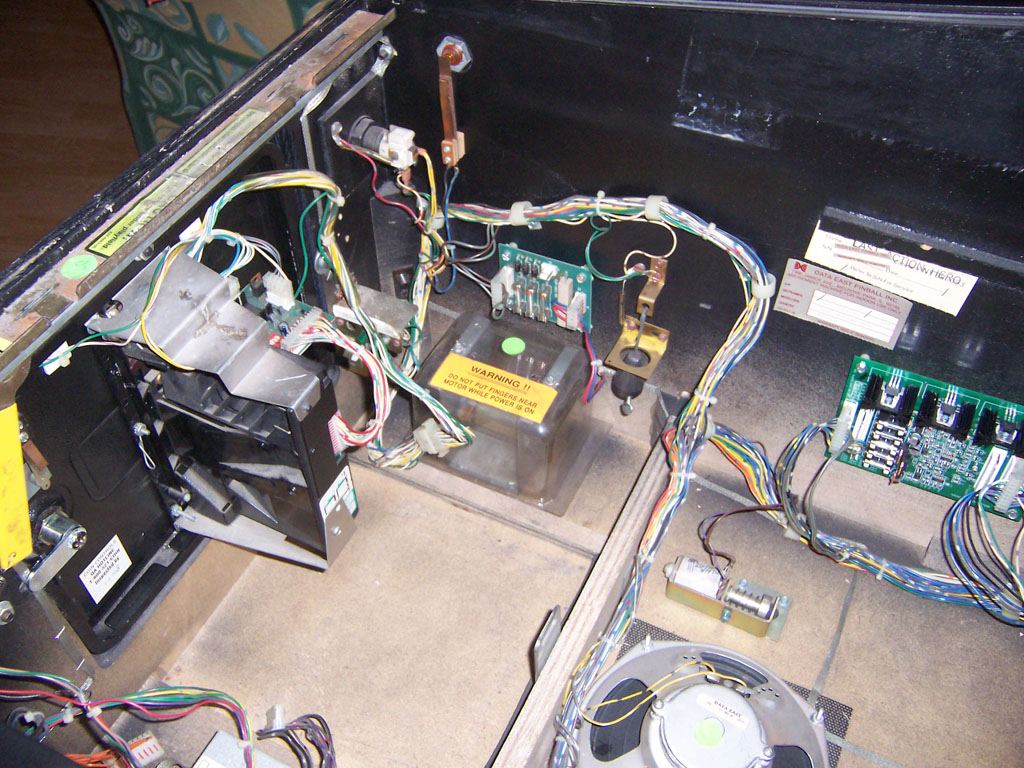

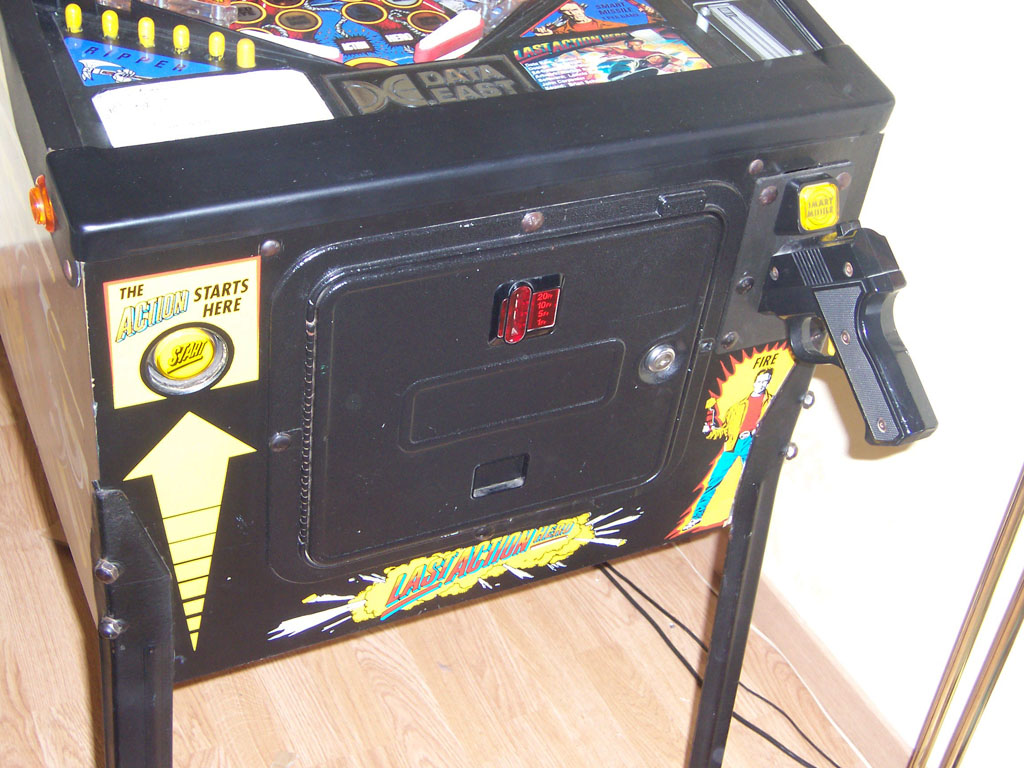

Monnayeur en Francs
Problème : C'est juste pour information. Monnayeur C220 en francs.
Image(s) :

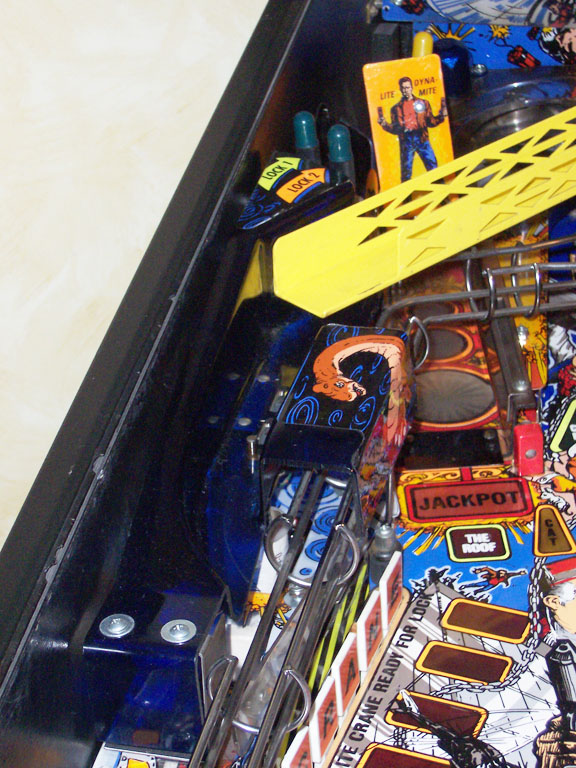

Problème : Le plateau s'abime à cause de la bille. Eviter le retour de ce problème.
Solution : Kit de protection. (Déjà présent à la récupération du flipper.)
Image(s) :
Problème : La lampe du Dynamite Feature grille tout le temps. Les pattes de la douille étaient à nu. Les billes cognants dessus faisait un court circuit.
Solution : Protection des pattes par des tubes de plastiques.
Image(s) :

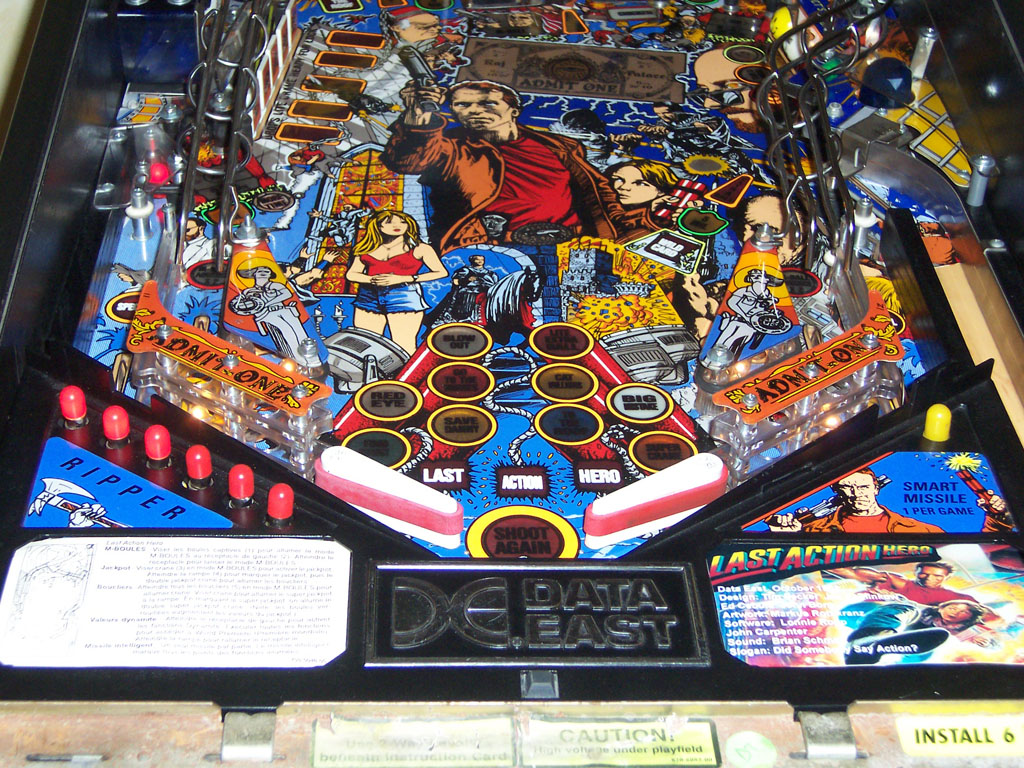

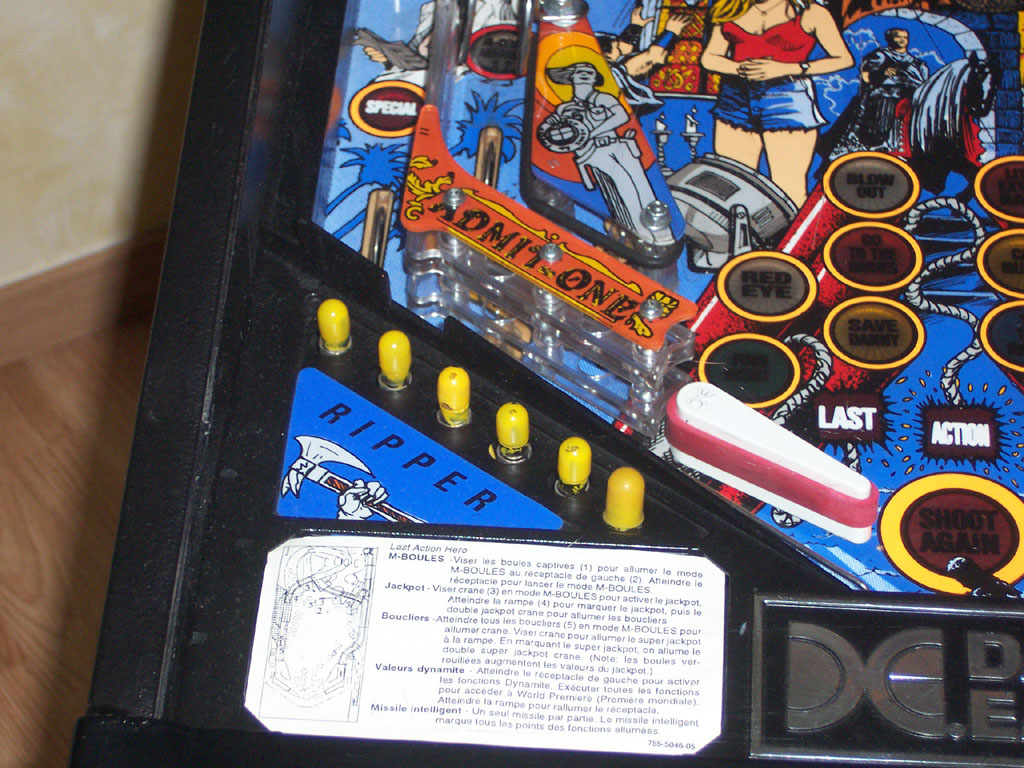

Problème : Les lampes du ripper en bas à gauche du plateau, sur l'arche, sont peintes en jaune. La peinture, c'est pas beau, mais surtout, ca n'a pas à être jaune, mais rouge.
Dixit la documentation ! - extrait de la doc -
Solution : Changement par des lampes neuves et des capuchons rouges.
Image(s) :

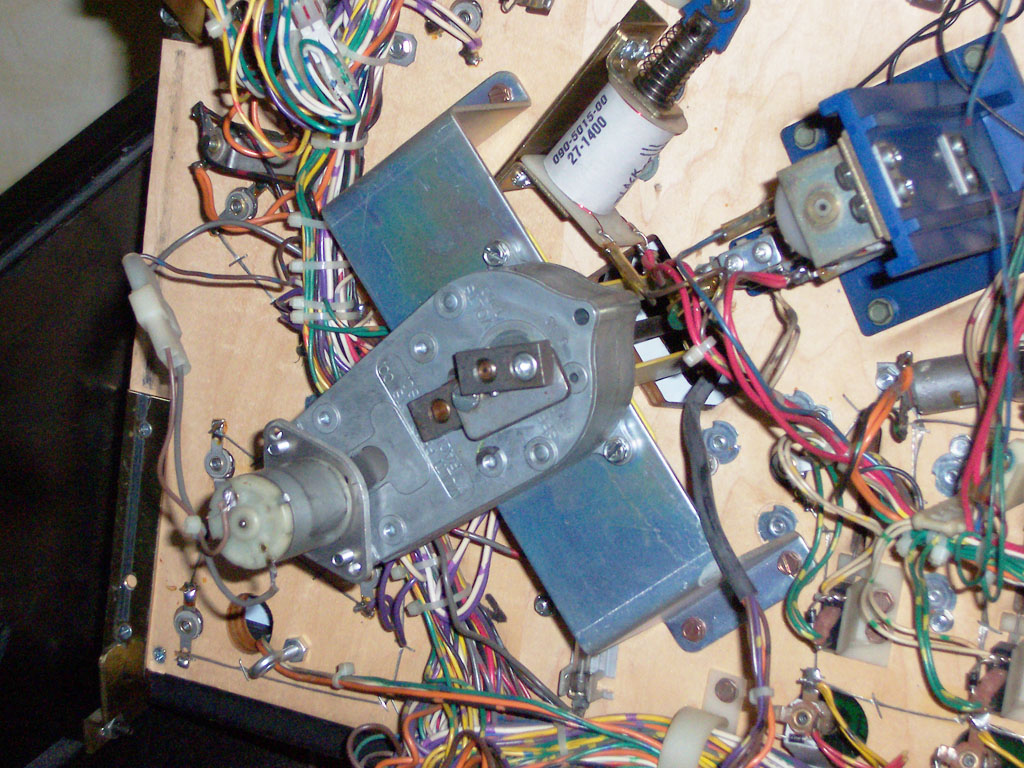

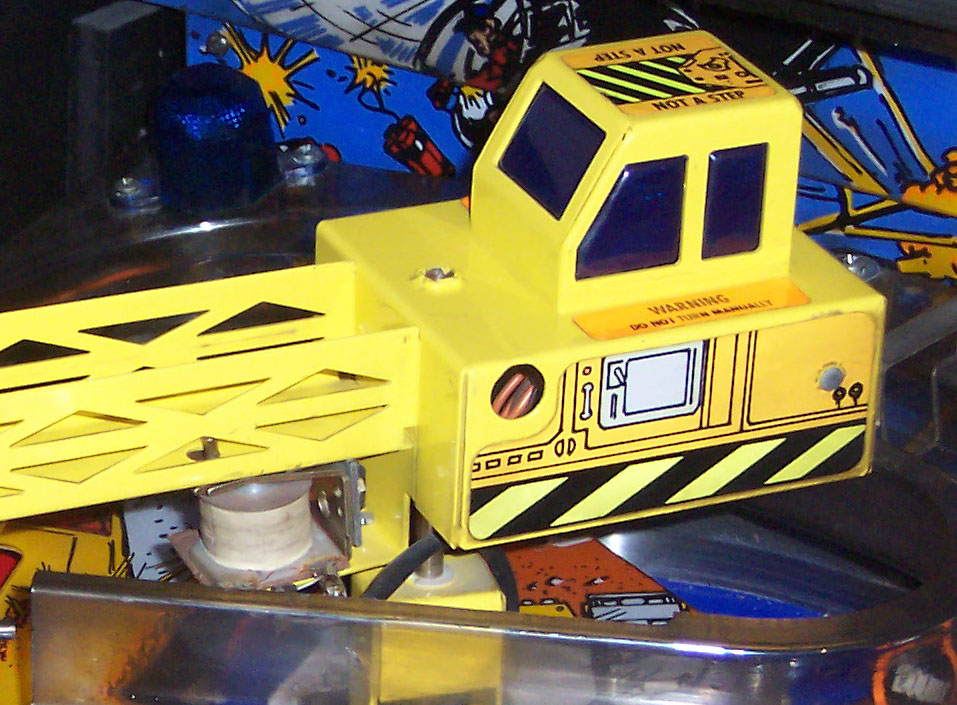

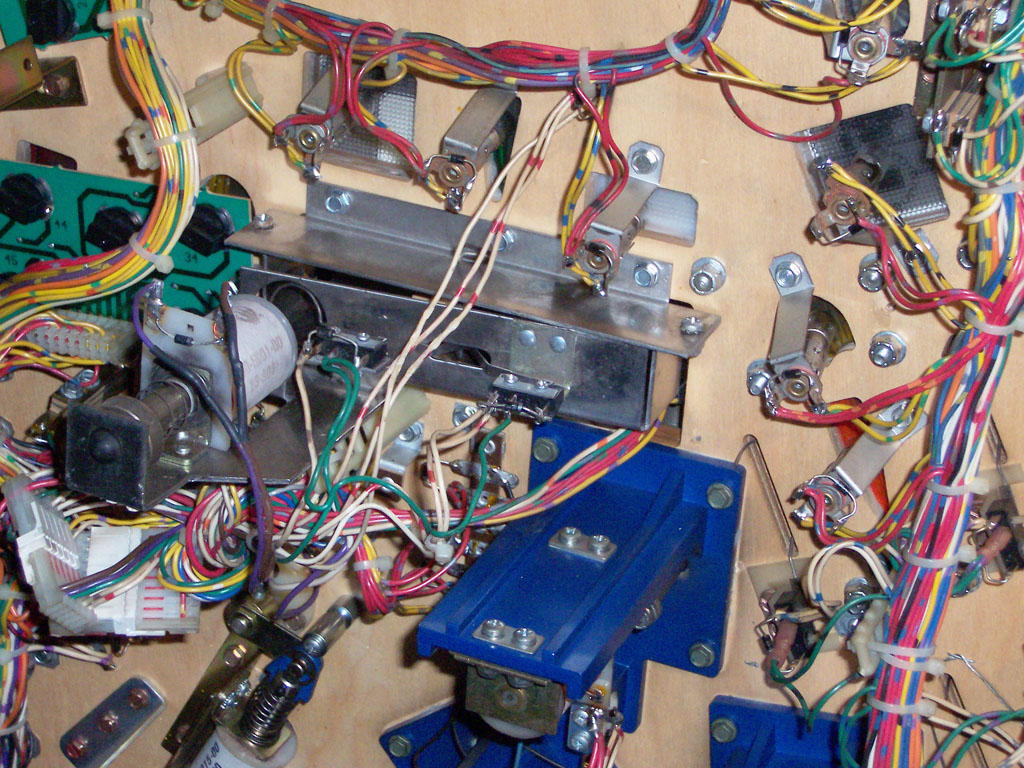

Problème : La bille reste dans la grue et ne se place pas dans le couloir des locks.
Solution : Un fil était déssoudé au niveau de la bobine. Nouvelle soudure.
Image(s) :
Problème : Le VUK (Vertical Up Kicker) ne se déclenche pas. La partie métallique du switch a disparu.
Solution : Replacement du bras métal du switch.
Image(s) :

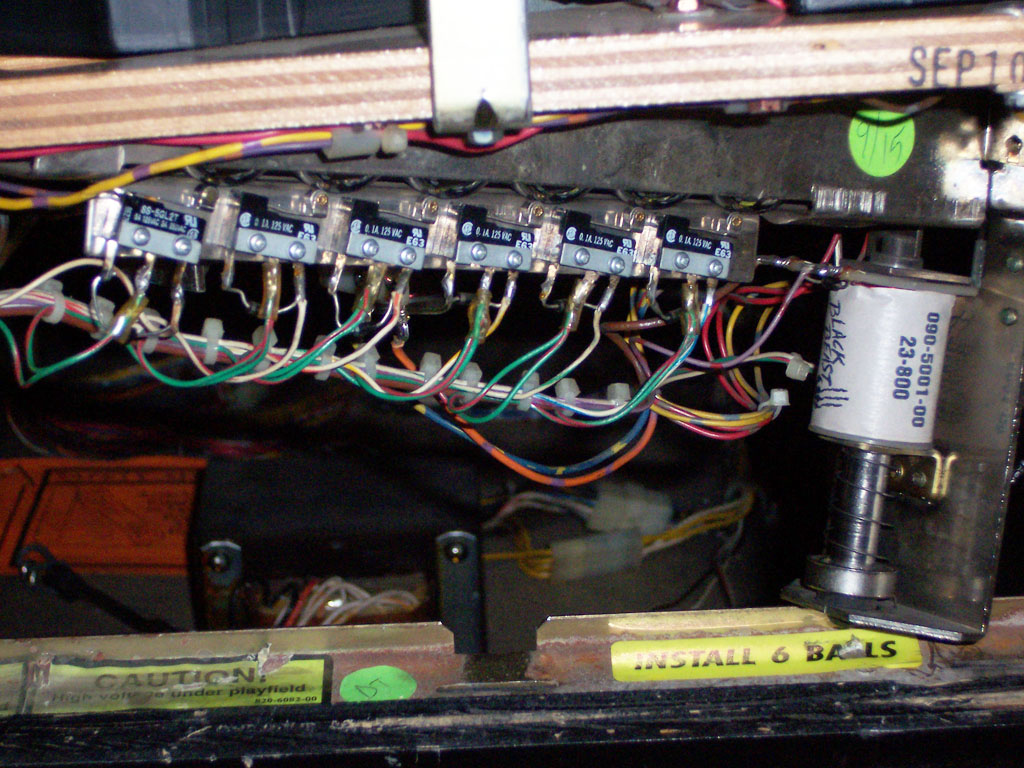

Problème : Les switch du VUK et du flipper gauche génèrent un switch fantôme. Le smart missile est désactivé avec cette combinaison de switchs...
Solution : Recherche du problème, pas évident... Ouf après vérification des diodes et switchs : changement de 2 switchs (ouah, c'est pas donné un switch neuf...) et un autre était monté à l'envers.
Image(s) :
Switchs remplacés (le dernier détecteur de billes et le "right scoop") :photo - photo
Switch de fin de course cassé.
Problème : Le switch EOS du flip droit est cassé.
Solution : Pour éviter tous problème, changement de ce switch par un neuf.
Image(s) :

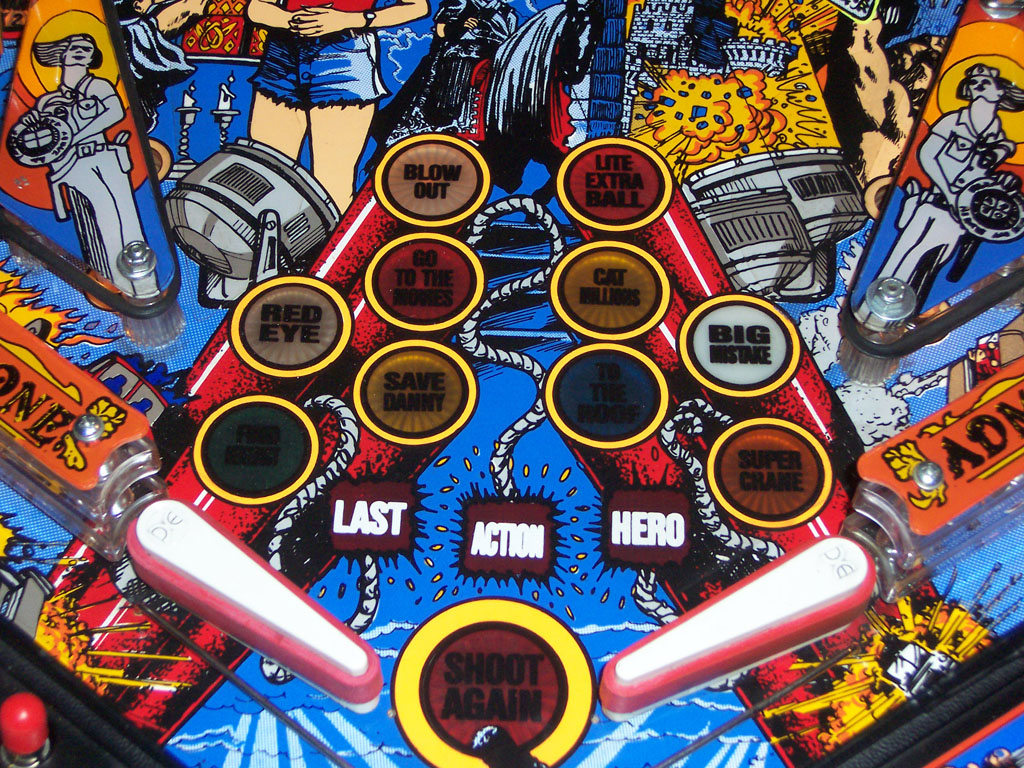

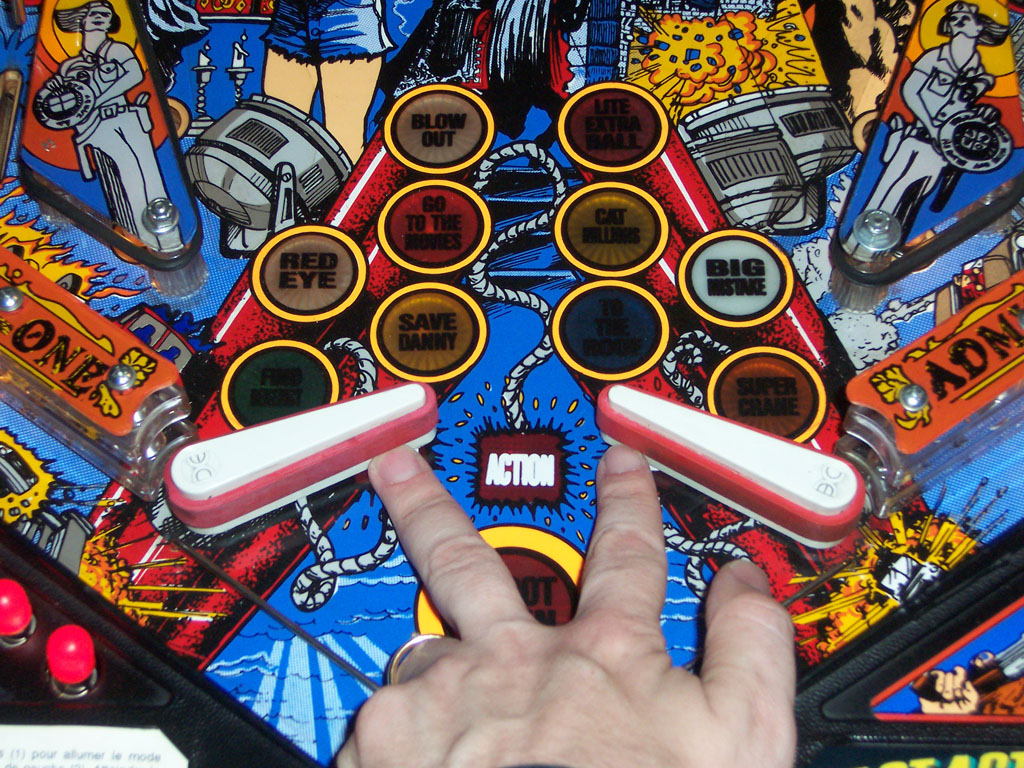

Problème : Les flips ne sont pas exactement à la même hauteur quand ils sont levés. Une gommette de retour de flip est complètement usée.
Solution : Changement de la gommette en question et réalignement des doigts de flips.
Image(s) :

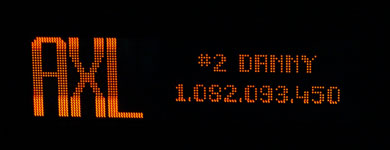

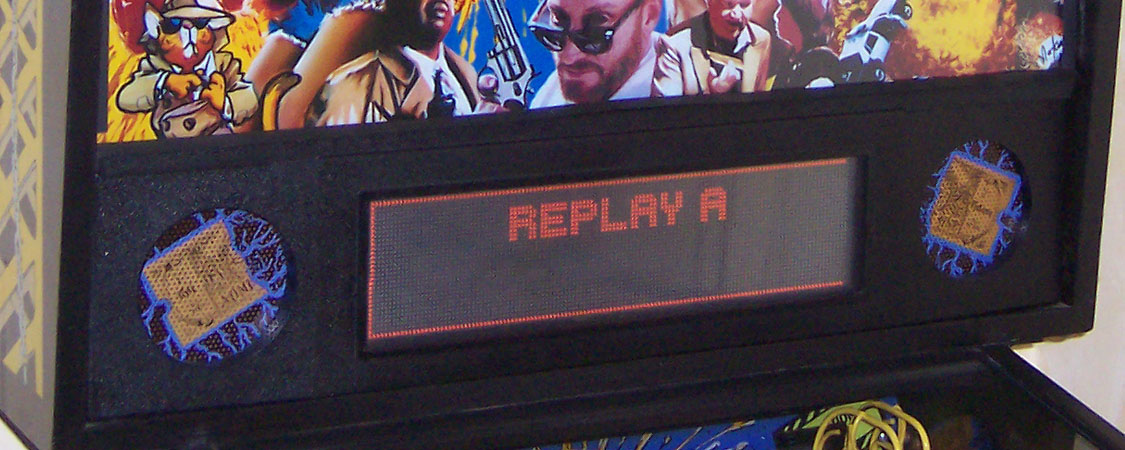

Problème : La dernière ligne vertical de l'écran ne s'allume pas... Une réparation avait déjà était faite et n'a pas tenue. J'ai du la refaire.
Solution : Travail à la Dremel et soudure + cyanoacrylate.
Image(s) :
